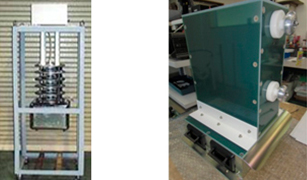

写真

 高電圧半導体スイッチ（特別仕様）

概要

 お客様のご要求仕様に合わせ高電圧半導体スイッチを製作いたします。
耐電圧150kV（下記の納入事例）や耐量25kV/120kA（イグナイトロン代替用：リンク参照）など、様々な定格で高電圧半導体スイッチの製作実績が御座います。

用途
  • クライストロン変調用
  • PFN回路用
  • パルス発生器用
  • イグナイトロン/サイラトロンの代替

特長

 半導体素子を多段直列接続し、当社独自のドライブ技術により、高耐圧・高速動作を可能にしました。
従来の電子管と比較しても安定度が圧倒的に向上します。
パルス回路が単純構成となり、コンパクト化が実現します。

仕様

 ＜納入事例＞
耐電圧 DC150kV/10min
最大動作電圧 DC120kV
ピーク電流 3Ap
パルス幅 700μs
繰り返し 50pps
トリガ信号 光（HFBR-1522, HFBR-2522）
逆バイアス電源 DC-3kV（固定）
