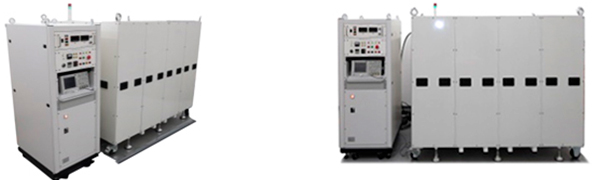

 インパルス電流（サージ電流）発生装置

概要

 落雷時の雷サージを模擬した波形（雷インパルス電流波形）を発生させることの出来る装置です。
雷インパルス電流波形は、電気設備や情報通信機器の雷保護の為、JIS/JEC規格やIEC規格にて規定されており、避雷器等への制限電圧試験や放電耐量試験に用いられます。
その他、直流電源や交流電源の任意な位相点への重畳試験への対応や、コンビネーション波形（開回路電圧波形1.2×50μs、短絡電流波形8×20μｓ等）にも対応検討いたします。

用途

 避雷器への制限電圧試験、パワーデバイスへの放電耐量試験、雷サージ研究用途等

特長
  • コンデンサと抵抗の組合せにより、波頭および波尾を調整し、ご要求に合わた雷インパルス電流波形を形成する事が可能です。
  • 対応規格はJIS/JEC規格やIEC規格などの雷保護規格に適用いたします。

仕様
  • 実績品発生波形
    8/20μs, 2500A
    4/10μs, 30kA
    2ms, 100A方形波
    6.4/69μs, 15kA

データシート

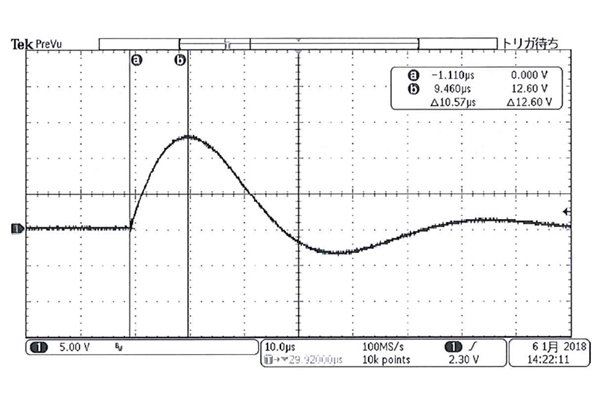

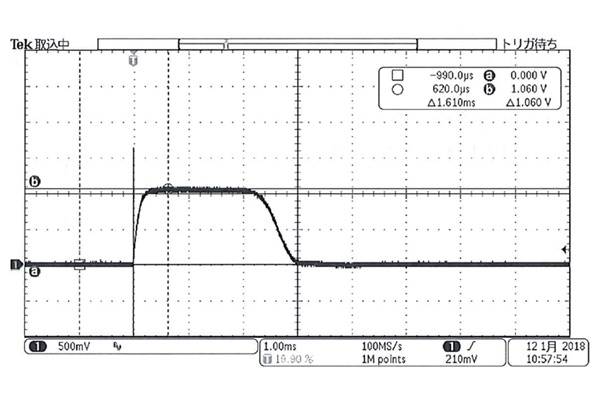

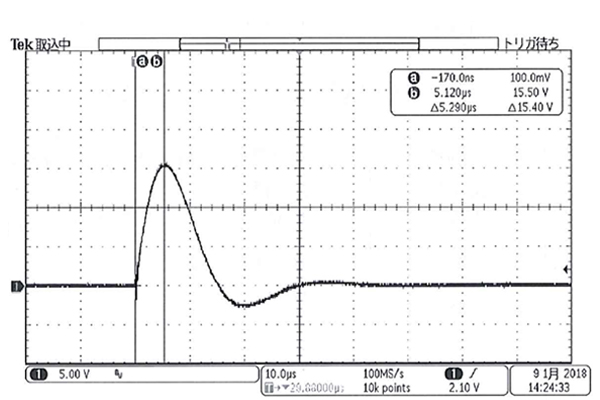

波形データなど
