 高電圧大電流半導体スイッチ（イグナイトロン代替）

概要

 イグナイトロンは、主にコンデンサバンクやクローバー回路の高電圧大電流スイッチとして用いられています。
イグナイトロンは単発（非繰返し）大電流でのスイッチング動作に適した素子ですが、通電媒体に水銀（液体）を使用しているため、温度や経年変化の影響を受けやすく、取扱いに注意が必要となります。
水俣条約をはじめとした環境負荷低減（水銀レス化）の要求に応えるべく、イグナイトロンの代替としての高電圧大電流半導体スイッチを開発しました。

用途

 高電圧大電流スイッチ（イグナイトロンの代替）

特長

 本装置は、半導体素子を使用し水銀レス化を実現しました。
＜水銀レス化によるメリット＞
  • 環境負荷を低減
  • 温度、経年劣化に強く、安定した動作
  • 運搬、地震等での横倒しによる不具合リスク低減
  • ヒーター等付帯設備の削減による省電力化

仕様

 ＜概略仕様＞
耐電圧 25kV
繰返し 1回/30分
通電電流 120kAピーク

データシート

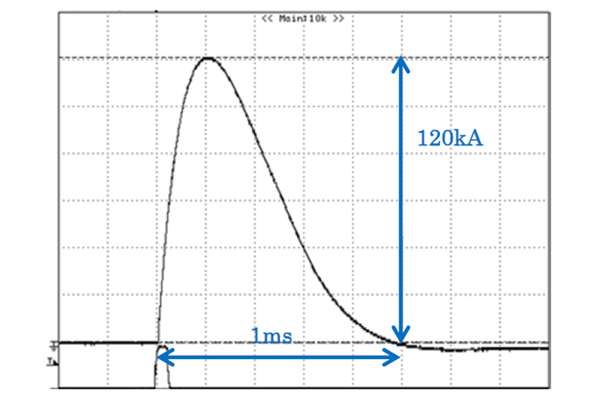

波形データなど
