インパルス解析システム

高性能インパルス解析システム【HiAS744】（へフリー社製）

←　表はスクロールします　→

横幅が狭い場合、表の一番下のスクロールバーを
横スクロールしてください。
スマートフォンはスワイプをしてください。

写真

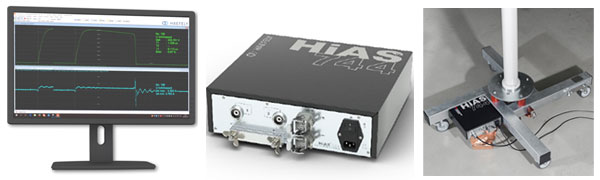

 C&tanδ測定ブリッジ[2823-REF, 2823] （ヘフリー社）

概要

 本装置はIEC規格及び最新JEC規格に準拠した波形解析システムです。
業界最高レベルの測定精度を誇り、各種試験（変圧器・ケーブル・コンデンサ・ブッシング等）の為、世界各国でご使用頂いております。

対応規格：IEC60060-1 ed.3、IEC60060-2、IEEE Std.4、IEC61083-1、IEC61083-2、JEC-0203、JEC-0204

用途

 雷インパルス電圧、開閉インパルス電圧、裁断インパルス電圧、インパルス電流

特長

 HiAS744は選択した波形種にて波形の自動解析・評価が可能です。
測定データの処理機能（比較機能、レポート作成、再計算、信号処理）及び分析機能（差分関数、パラメータ許容差解析、高速フーリエ変換、伝達関数、コヒーレンス関数）が充実しております。
入力電圧は±5Vp~±2000Vpとあらゆる分圧器と組み合わせてご使用いただけます。

制御用PCは汎用ノートパソコンにて制御が可能です。
また、測定データの伝搬には光ファイバーケーブルを採用しており、測定ケーブル長による測定波形への影響低減や故障・感電事故のリスク低減が期待できます。

仕様
HiAS744-1 HiAS744-2 HiAS744-2S HiAS744-2REF
振幅分解能 11ビット（0.05%） 11ビット（0.05%） 16ビット（0.0015%） 16ビット（0.0015%）
サンプリングレート 1～125 MS/s 1～125 MS/s 1～250 MS/s 1～250 MS/s
アナログ帯域幅
（-3 dB）		 50 MHz以上 50 MHz以上 100 MHz以上 100 MHz以上
DC制度 ±0.25 %RD
±0.02 %FS		 ±0.25 %RD
±0.02 %FS		 ±0.20 %RD
±0.02 %FS		 ±0.15 %RD
±0.02 %FS
立ち上がり時間 7 ns 7 ns 3.5 ns 3.5 ns
最大メモリー長 2 MS 2 MS 2 MS 2 MS
チャンネル数 1 2 2（4へ拡張可） 2（4へ拡張可）
システム全体の制度
HiAS744-1 HiAS744-2 HiAS744-2S HiAS744-2REF
振幅（全波および波尾裁断インパルス） ± 1.5 % Upk ± 1.5 % Upk ± 1 % Upk ± 0.7 % Upk
振幅（波頭裁断インパルス） ± 2 % Upk ± 2 % Upk ± 1 % Upk ± 1 % Upk
時間パラメータ ± 3 % ± 3 % ± 2 % ± 1.8 %
キャリプレーション 社内 社内 社内 EN/ISO 17025
アナログ部
信号入力コネクタ LEMO 4S
入力電圧範囲 ± 2000 ~ ± 5Vpk
過電圧保護 3000 Vpk
過電圧試験 6000 Vpk（1.2/50µs, 10/700µs）
入力インピーダンス 2MΩ//10pF, 75Ω切替可
トリガー 内部スロープ、レベル、オート
高周波フィルタ オフ, 1, 3, 10, 30 MHz
動作条件
電源 90 ~ 264 VAC, 50/60 Hz, 50 VA
温度範囲 5 ~ 50℃（標準条件15℃~35℃）
湿度 5 ~ 90%（相対湿度）、結露なきこと
機械部
寸法、重量 34.2 × 31.5 × 8.6 cm, 約6 kg
振動試験 IEC 60068-2-64 Spectrum A1 Transportation 1a
メディアボックス 22 × 8.5 × 3.5 cm, 約400g

オプション
